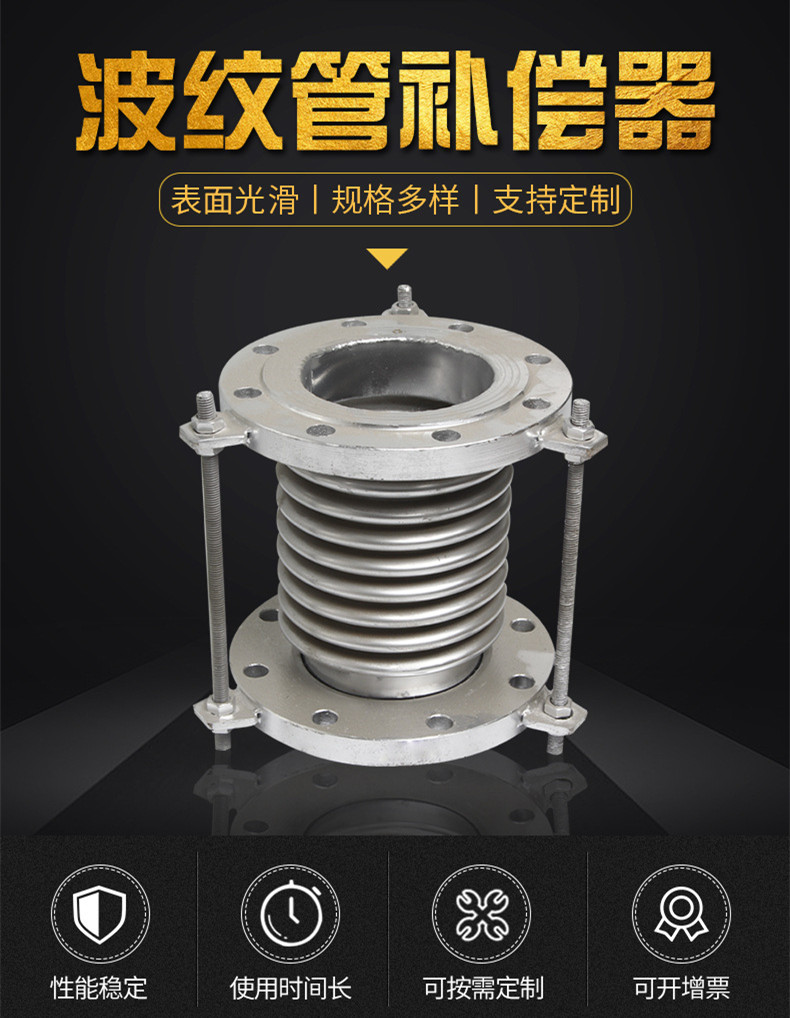

波紋補償器，習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。主要用在各種管道中，它能夠補償管道的熱位移，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。
1、補償熱膨脹：可以補償多方向，大大優于隻能單式補償的金屬補償器。
2、補償安裝誤差：由于管道連接過程中，系統誤差再所難免，纖維補償器較好的補償了安裝誤差。
3、消聲減振：纖維織物、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。
4、無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動力。
5、良好的耐高溫、耐腐蝕性：選用的氟塑料、有機矽材料具有較好的耐高溫和耐腐蝕性能。
6、密封性能好：有比較完善的生産裝配系統，纖維補償器可保證無洩露。
7、體輕、結構簡單、安裝維修方便。
8、價格低、質量優于進口産品。
波紋補償器是近幾十年在我國廣泛應用的一種管道補償構件，是一種撓性、薄壁、有橫向波紋具體伸縮功能的器件。它的主要彈性元件為不鏽鋼波紋管，依靠波紋管伸縮、彎曲來對管道進行軸向、橫向、角向補償。其工作原理是在動力和熱力管中因溫度變化造成管線膨脹中起到補償作用，吸收管道變形量，具有補償能力大，不洩露等優點。在工業領域中廣泛應用，備受歡迎。
|
DN |
長度mm |
|
波數 |
壓力等級 Mpa |
濾紋管 |
最大 |
||||
|
法蘭 |
接管 |
0.25 |
0.6 |
1 |
1.6 |
2.5 |
有效面積 |
外徑尺寸 |
||
|
（mm） |
（mm） |
軸向補償量 mm/ 剛度 N/mm |
cm 2 |
mm |
||||||
|
32 |
160/250 |
264/280 |
8 |
25/21 |
22/26 |
20/26 |
18/63 |
15/98 |
16 |
225 |
|
244/291 |
316/321 |
16 |
Nov-50 |
46/14 |
41/14 |
36/32 |
31/47 |
|||
|
40 |
164/259 |
269/289 |
8 |
25/28 |
22/44 |
20/44 |
18/89 |
15/106 |
23 |
244 |
|
230/304 |
319/334 |
16 |
50/14 |
46/22 |
41/22 |
36/45 |
31/55 |
|||
|
50 |
172/276 |
282/306 |
8 |
25/30 |
22/51 |
20/70 |
18/70 |
15/138 |
67 |
259 |
|
240/342 |
347/372 |
16 |
50/16 |
46/26 |
41/35 |
36/35 |
31/70 |
|||
|
65 |
215/294 |
300/322 |
8 |
33/28 |
30/35 |
26/44 |
22/55 |
19/68 |
55 |
270 |
|
260/334 |
340/362 |
12 |
42/16 |
38/22 |
38/32 |
34/40 |
29/50 |
|||
|
80 |
240/338 |
344/366 |
8 |
40/20 |
36/26 |
34/33 |
28/41 |
24/54 |
81 |
284 |
|
270/368 |
374/390 |
10 |
53/14 |
49/17 |
49/21 |
43/26 |
38/33 |
|||
|
100 |
235/317 |
323/345 |
6 |
45/47 |
45/60 |
40/75 |
35/93 |
29/117 |
121 |
304 |
|
305/381 |
387/409 |
10 |
76/26 |
74/32 |
64/40 |
57/50 |
49/63 |
|||
|
125 |
282/314 |
316/342 |
5 |
48/38 |
42/47 |
38/59 |
34/74 |
29/92 |
180 |
334 |
|
382/386 |
388/414 |
9 |
85/23 |
77/29 |
66/36 |
58/45 |
50/56 |
|||
|
150 |
282/389 |
338/367 |
5 |
49/42 |
44/50 |
40/62 |
34/78 |
29/97 |
257 |
364 |
|
356/399 |
402/427 |
8 |
79/34 |
71/43 |
64/51 |
54/59 |
46/65 |
|||
|
200 |
280/384 |
348/372 |
4 |
52/49 |
46/55 |
42/68 |
38/78 |
34/111 |
479 |
442 |
|
340/402 |
402/426 |
6 |
73/31 |
65/44 |
59/52 |
53/58 |
48/78 |
|||
|
250 |
315/379 |
415/379 |
4 |
72/30 |
65/34 |
59/42 |
52/45 |
47/55 |
796 |
507 |
|
393/459 |
493/399 |
6 |
108/16 |
97/21 |
87/35 |
79/39 |
71/47 |
|||
|
300 |
366/427 |
466/467 |
4 |
72/51 |
65/55 |
59/59 |
52/65 |
47/71 |
1105 |
562 |
|
464/525 |
564/565 |
6 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
|||
|
350 |
397/452 |
497/492 |
4 |
72/58 |
65/62 |
59/67 |
52/74 |
47/81 |
1307 |
622 |
|
509/564 |
609/604 |
6 |
108/38 |
97/41 |
87/44 |
79/48 |
71/47 |
|||
|
400 |
412/478 |
512/518 |
4 |
72/54 |
65/58 |
59/62 |
52/68 |
47/75 |
1611 |
700 |
|
522/588 |
622/628 |
6 |
108/36 |
97/39 |
87/43 |
79/47 |
71/52 |
|||
|
450 |
503/498 |
503/523 |
4 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
1972 |
760 |
|
503/658 |
603/648 |
6 |
162/20 |
145/22 |
131/23 |
118/25 |
106/28 |
|||
|
500 |
431/523 |
531/554 |
4 |
108/59 |
97/64 |
87/68 |
79/75 |
71/82 |
2445 |
835 |
|
531/655 |
631/742 |
6 |
162/34 |
145/37 |
131/39 |
118/43 |
106/48 |
|||
|
600 |
478/548 |
578/588 |
4 |
108/74 |
97/80 |
87/85 |
79/94 |
71/103 |
3534 |
980 |
|
658/679 |
758/781 |
6 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
|||
|
700 |
490 |
590 |
4 |
108/67 |
97/72 |
87/77 |
79/85 |
71/95 |
4717 |
1110 |
|
690 |
790 |
6 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
|||
|
800 |
502 |
602 |
4 |
120/88 |
108/95 |
102/102 |
94/112 |
82/123 |
5822 |
1265 |
|
610 |
710 |
6 |
183/67 |
164/72 |
156/77 |
144/85 |
125/93 |
|||
|
900 |
|
689 |
4 |
120/84 |
108/90 |
102/97 |
94/107 |
82/117 |
7620 |
1186 |
|
|
850 |
6 |
183/60 |
164/65 |
156/69 |
144/76 |
125/84 |
|||
|
1000 |
|
692 |
4 |
120/91 |
108/98 |
102/105 |
94/116 |
|
9043 |
1286 |
