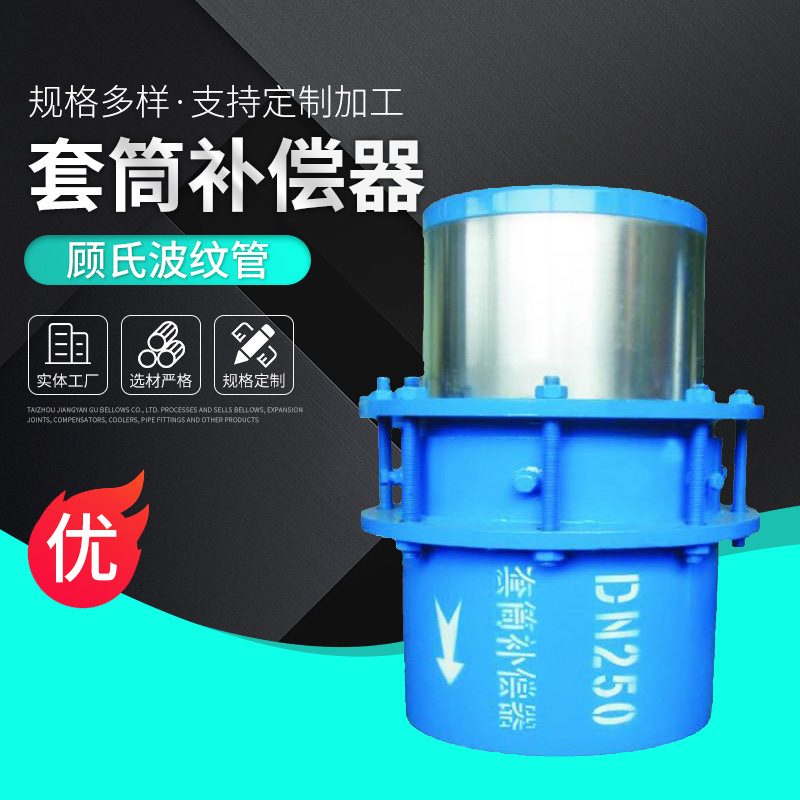

套筒補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道輔設後出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償

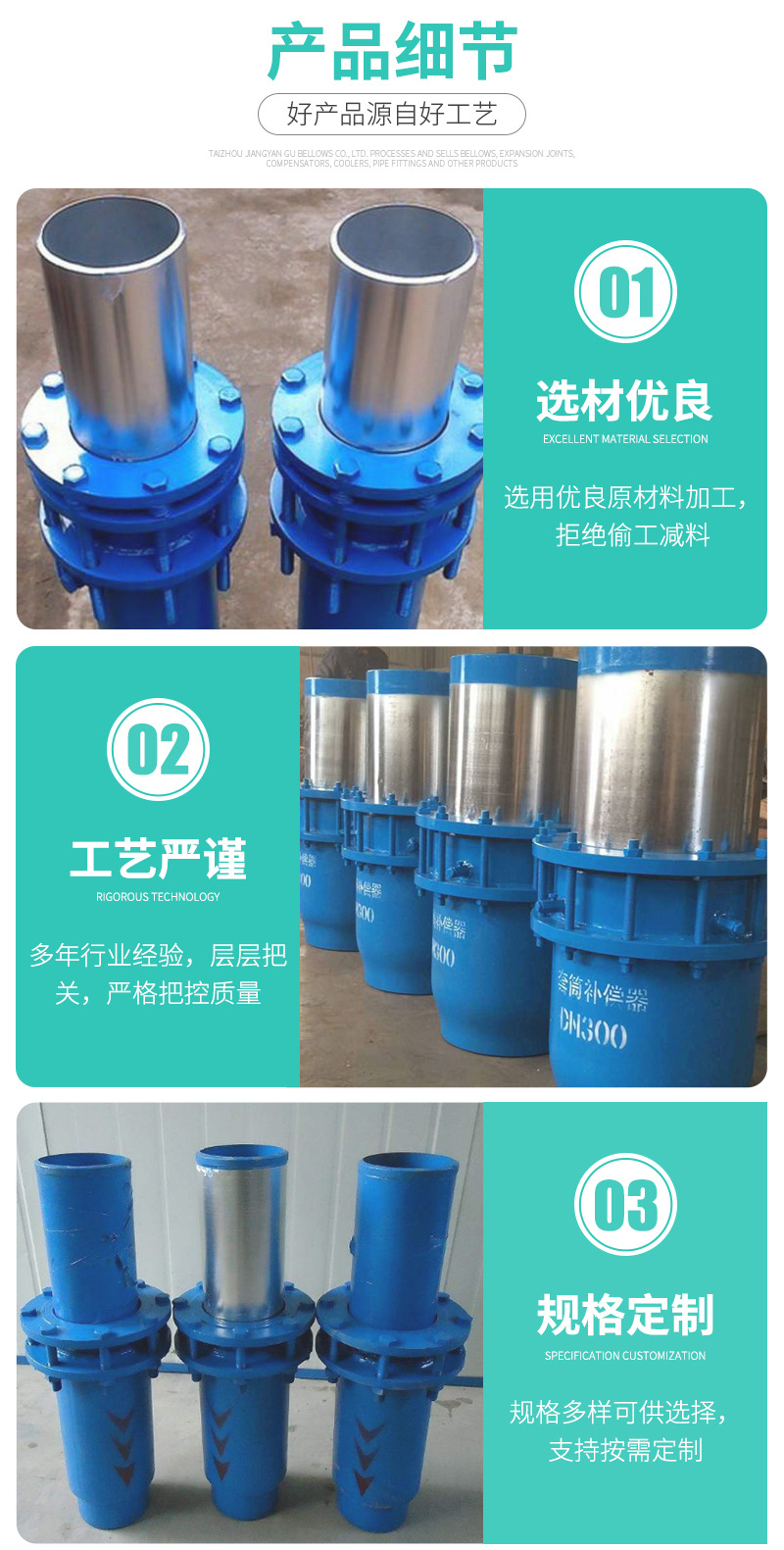

套筒補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道輔設後出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器。套筒式補償器.廣泛用于城鎮供暖,冶金,礦山,發電,石油化工,建築等行業的輸送管道中。主要有套筒(芯管),外殼,密封材料等組成。
1.套筒式補償器設計了防拉斷裝置，可保證在其伸縮到 位置時不被拉開，從而使整個管網運行的 性大大提高.。
2.套筒式補償器适用于介質工程壓力≤2.5MPa，介質溫度-40℃~600℃。
3.套筒式補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。
4.套筒式補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不鏽鋼高50倍以上。同時，多年後因磨損導緻密封效果減弱時，可再次緊固法蘭，增強密封性能，也可将螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
5.套筒式補償器對氯離子含量無要求，特别适用于介質或周圍環境氯離子超标的系統上。
6.直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。
套筒補償器使用範圍:ZTB-B普通型套筒補償器，一般按照CJ/R3設計制造，主要用于架空管道的軸向型廣泛用于城鎮供暖，治金、礦山、發電、石油建築行業。
|
公稱直徑 |
芯管内徑 |
芯管外徑 |
法蘭外徑 |
淨填料室長度 |
補償量 |
安裝長度 |
摩擦力 |
重量 |
|
15 |
14 |
18 |
95 |
36 |
150 |
640 |
|
4.69 |
|
20 |
18 |
23 |
105 |
36 |
150 |
640 |
|
5.62 |
|
25 |
24 |
30 |
115 |
36 |
150 |
640 |
1069 |
7.38 |
|
32 |
30 |
36 |
120 |
36 |
150 |
640 |
1311 |
8.38 |
|
(36) |
36 |
43 |
125 |
36 |
200 |
740 |
1415 |
10.45 |
|
40 |
41 |
48 |
130 |
36 |
200 |
740 |
1518 |
11.62 |
|
50 |
47 |
55 |
160 |
56 |
200 |
760 |
1932 |
16.42 |
|
65 |
63 |
71 |
180 |
56 |
200 |
760 |
2485 |
21.14 |
|
(70) |
65 |
74 |
190 |
56 |
200 |
760 |
2588 |
24.19 |
|
80 |
78 |
87 |
195 |
56 |
200 |
760 |
3002 |
26.92 |
|
100 |
94 |
106 |
215 |
56 |
250 |
895 |
6271 |
41.80 |
|
125 |
117 |
131 |
245 |
56 |
250 |
895 |
7750 |
52.02 |
|
150 |
143 |
157 |
280 |
56 |
250 |
895 |
9288 |
69.16 |
|
(175) |
176 |
192 |
335 |
70 |
250 |
920 |
13251 |
94.74 |
|
200 |
201 |
217 |
335 |
70 |
300 |
1020 |
14977 |
106.28 |
|
(225) |
225 |
242 |
390 |
70 |
300 |
1035 |
19167 |
136.10 |
|
250 |
253 |
270 |
390 |
70 |
350 |
1135 |
21297 |
142.74 |
|
300 |
303 |
322 |
440 |
91 |
350 |
1155 |
25399 |
175.44 |
|
350 |
353 |
373 |
500 |
91 |
400 |
1360 |
29421 |
262.66 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1360 |
33286 |
288.05 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1360 |
33852 |
313.43 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1460 |
36234 |
377.82 |
|
600 |
603 |
630 |
780 |
91 |
450 |
1480 |
43205 |
531.64 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1525 |
61771 |
629.71 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1655 |
70398 |
880.22 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1655 |
79025 |
986.36 |
|
1000 |
990 |
1020 |
1195 |
122 |
500 |
1655 |
87653 |
1087.72 |
|
注：當工作壓力不是1.6MPa時，其摩擦力為Pc/1.6×PN |
||||||||
