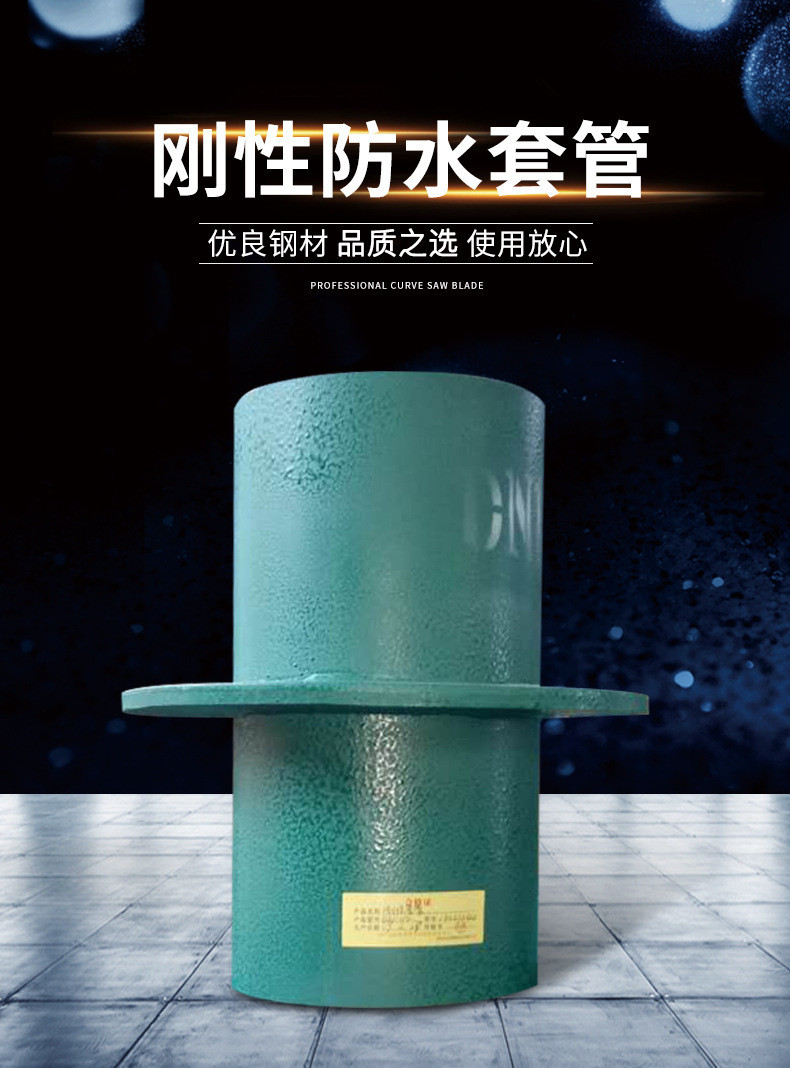

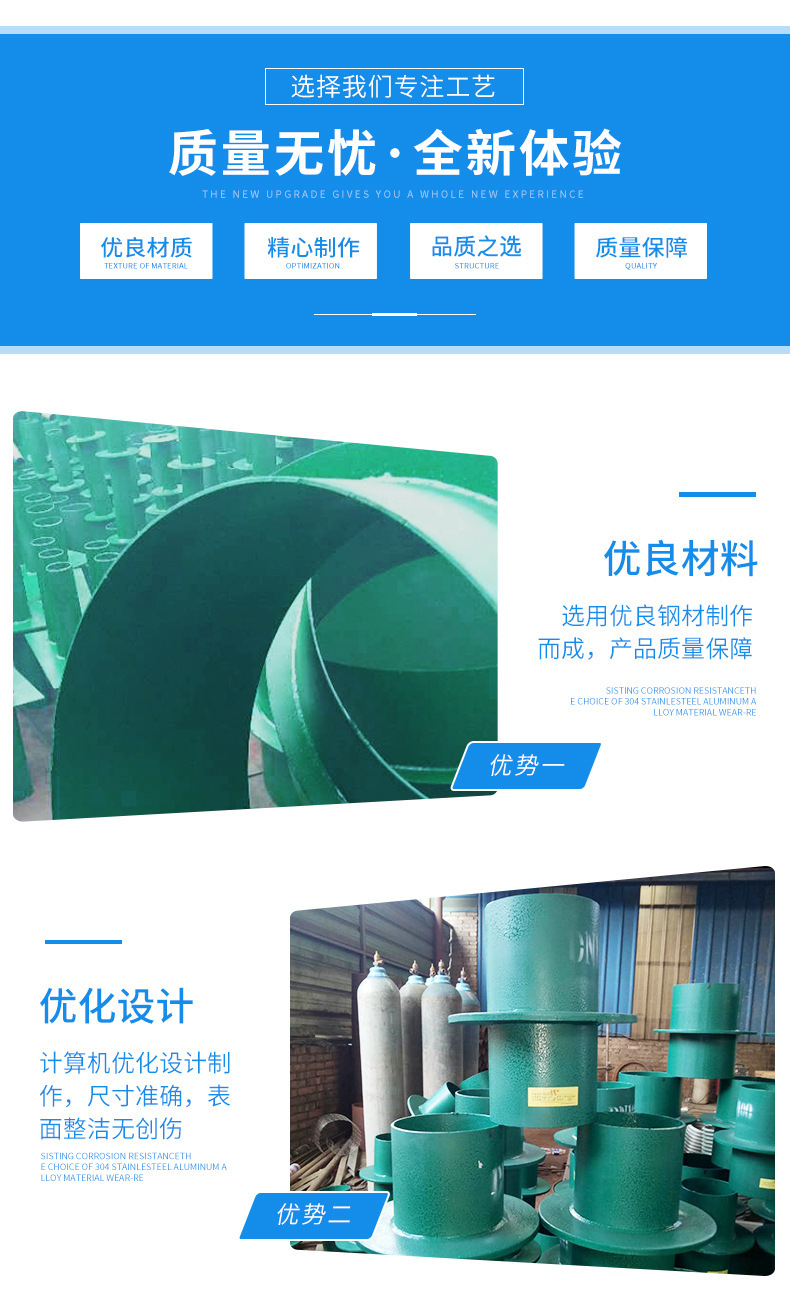

剛性防水套管是鋼管外加翼環（鋼闆做的環形套在鋼管上），預埋于牆内（多為混凝土牆），用于一般管路穿牆，如果僅僅是考慮管道的穿牆，而不考慮穿牆後，牆體兩面的防水性能以及管道的
剛性防水套管是鋼管外加翼環（鋼闆做的環形套在鋼管上），預埋于牆内（多為混凝土牆），用于一般管路穿牆，如果僅僅是考慮管道的穿牆，而不考慮穿牆後，牆體兩面的防水性能以及管道的位移變形，就可以選用剛性防水套管。剛性防水套管适用于管道穿牆處不承受管道振動和伸縮變形的構(建)築物，對于地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建築物外牆的管道上就近設置橡膠軟接頭或伸縮接頭。
1、剛性防水套管，适用于鑄鐵管，也适用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。
2、翼環及鋼套管加工完成後，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

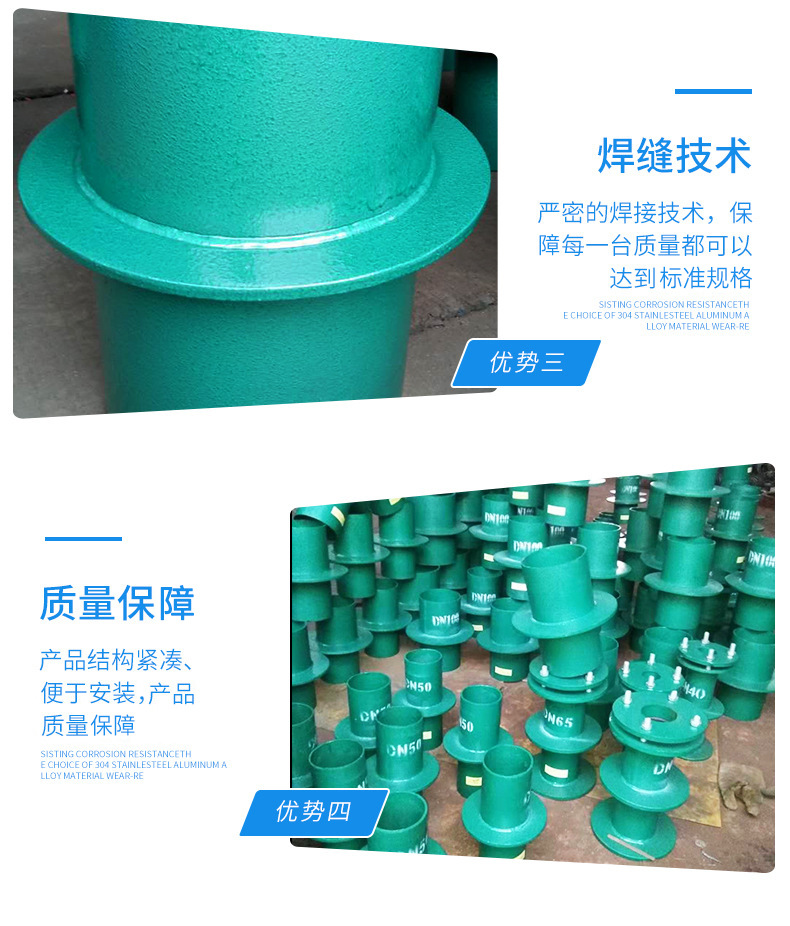

3、套管尺寸表内所列之材料重量為鋼套管（套管長度 L 值按 200mm 計算）及翼環之重量。鋼套管及翼環用 A3 材料制作， T42 焊條焊接。
4、套管穿牆處之牆壁，如遇非混凝土牆壁時應改用混凝土牆壁，其澆注混凝土範圍， Ⅱ型套管應比翼環直徑（ D4 ）大 200mm ，而且須将套管一次澆固于牆内。套管内的填料應緊密搗實。
5、防水套管處的混凝土牆厚，應不小于 200mm ，否則應使牆壁一邊或兩邊加厚，加厚部分的直徑，小的應比翼環直徑（ D4 ）大 200mm。
6、剛性防水套管多用油麻、石棉水泥填充，填充後緊密搗實。
|
DN |
D1 |
D2 |
D3 |
δ |
b |
k |
重量 |
|
|
鑄鐵管 |
球鑄鑄鐵管 |
|||||||
|
75 |
93 |
- |
140 |
250 |
4 |
10 |
4 |
5.33 |
|
100 |
118 |
118 |
168 |
280 |
4.5 |
10 |
5 |
6.27 |
|
150 |
169 |
170 |
219 |
330 |
6 |
10 |
6 |
10.06 |
|
200 |
220 |
220 |
273 |
385 |
8 |
12 |
8 |
15.90 |
|
250 |
271.6 |
274 |
325 |
435 |
8 |
12 |
8 |
18.68 |
|
300 |
322.8 |
326 |
377 |
500 |
10 |
14 |
10 |
27.40 |
|
350 |
374 |
378 |
426 |
550 |
10 |
14 |
1O |
30.98 |
|
400 |
425.6 |
429 |
480 |
600 |
10 |
14 |
10 |
34.35 |
|
450 |
476.8 |
- |
530 |
650 |
10 |
14 |
10 |
37.85 |
|
500 |
528 |
532 |
590 |
730 |
10 |
16 |
10 |
44.54 |
|
600 |
630.8 |
635 |
690 |
830 |
1O |
16 |
10 |
54.50 |
|
700 |
733 |
738 |
790 |
930 |
10 |
16 |
10 |
62.19 |
|
800 |
836 |
842 |
900 |
1040 |
10 |
16 |
10 |
70.65 |
|
900 |
939 |
945 |
1000 |
1140 |
10 |
16 |
10 |
78.34 |
|
1000 |
1041 |
1048 |
1100 |
1240 |
10 |
16 |
1O |
104.7 |
|
1100 |
1144 |
- |
1200 |
1340 |
12 |
20 |
12 |
114.1 |
|
1200 |
1246 |
1255 |
1310 |
1450 |
12 |
20 |
12 |
|
